Technologie Dante tvoří síťovou infrastrukturu pro velmi efektivní a spolehlivý přenos hudebních dat a proto se stává standardem v pevných instalacích i live eventech.
Jednou z největších předností technologie Dante je rychlý přenos velkého objemu dat: 128 kanálů obousměrně při 44.1, 48 nebo 96kHz, případně 64 kanálů obousměrně při vzorkovací frekvenci 192kHz.
Dante také umožňuje použití běžných a dobře zavedených ethernetových rozhraní a kabelů k vysoce kvalitnímu, rychlému a spolehlivému přenosu zvuku. Často tak při instalaci tohoto systému není potřeba žádných dalších zásahů, protože ethernetová infrastruktura již bývá velmi často zavedena. Další nespornou výhodou této technologie je jednoduchá možnost ovládání na dálku. To umožňuje instalaci převodníků s technologií Dante i na hůře dostupná místa. Díky jednoduchému ovládání na dálku ze softwaru v počítači a podpoře hot - swapu je instalace a provoz Dante systému opravdu jednoduchá a bezproblémová.
Ecler produkty s protokolem Dante nabízí možnost koncepčního řešení, od Dante audio matic, přes Remote převodníky pro vzdálené audio zdroje signálu které potřebujete implementovat do Dante infrastruktury, až po koncové multikanálové zesilovače s pokročilými DSP procesory využívajícími VersaPower technologii.

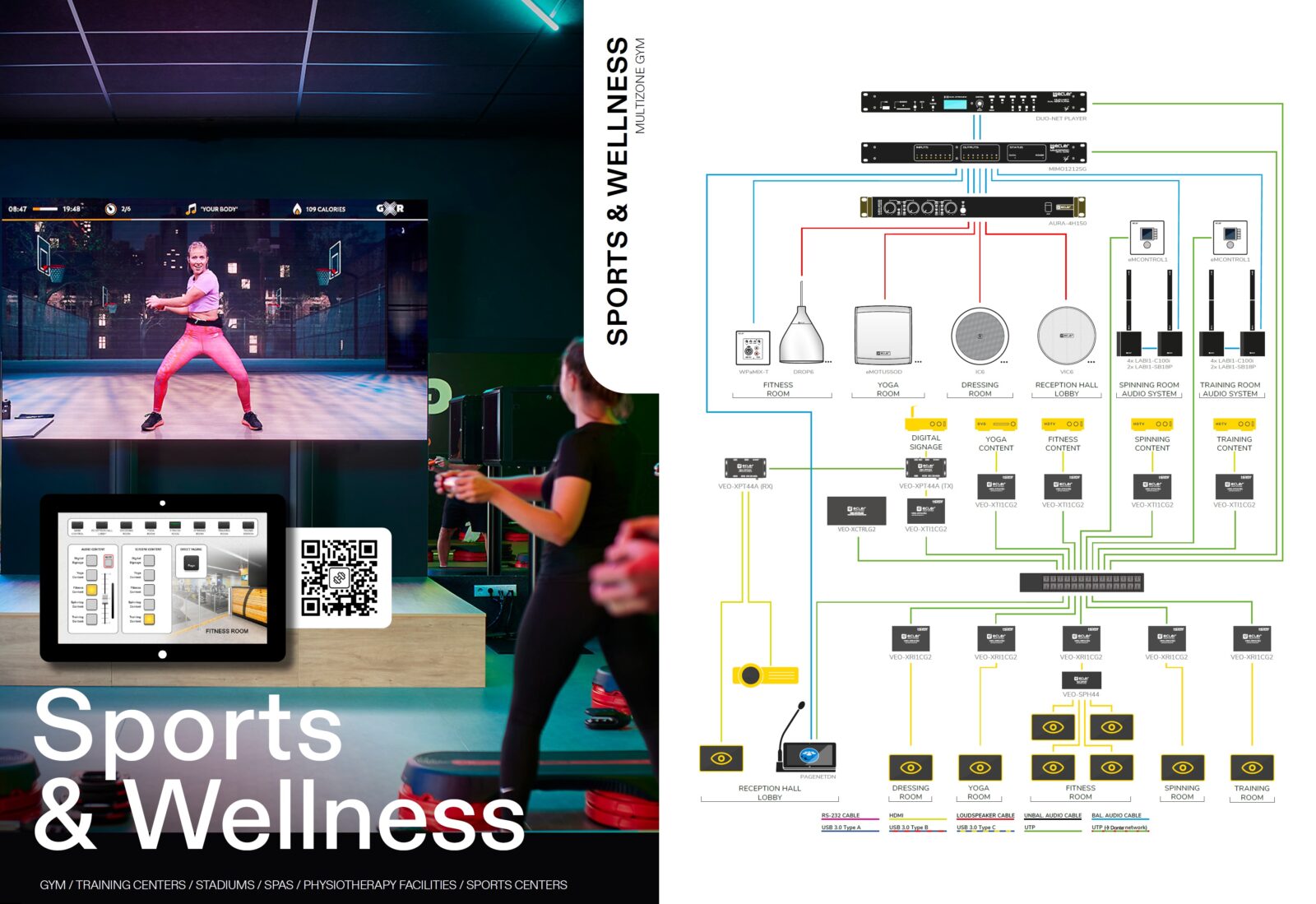

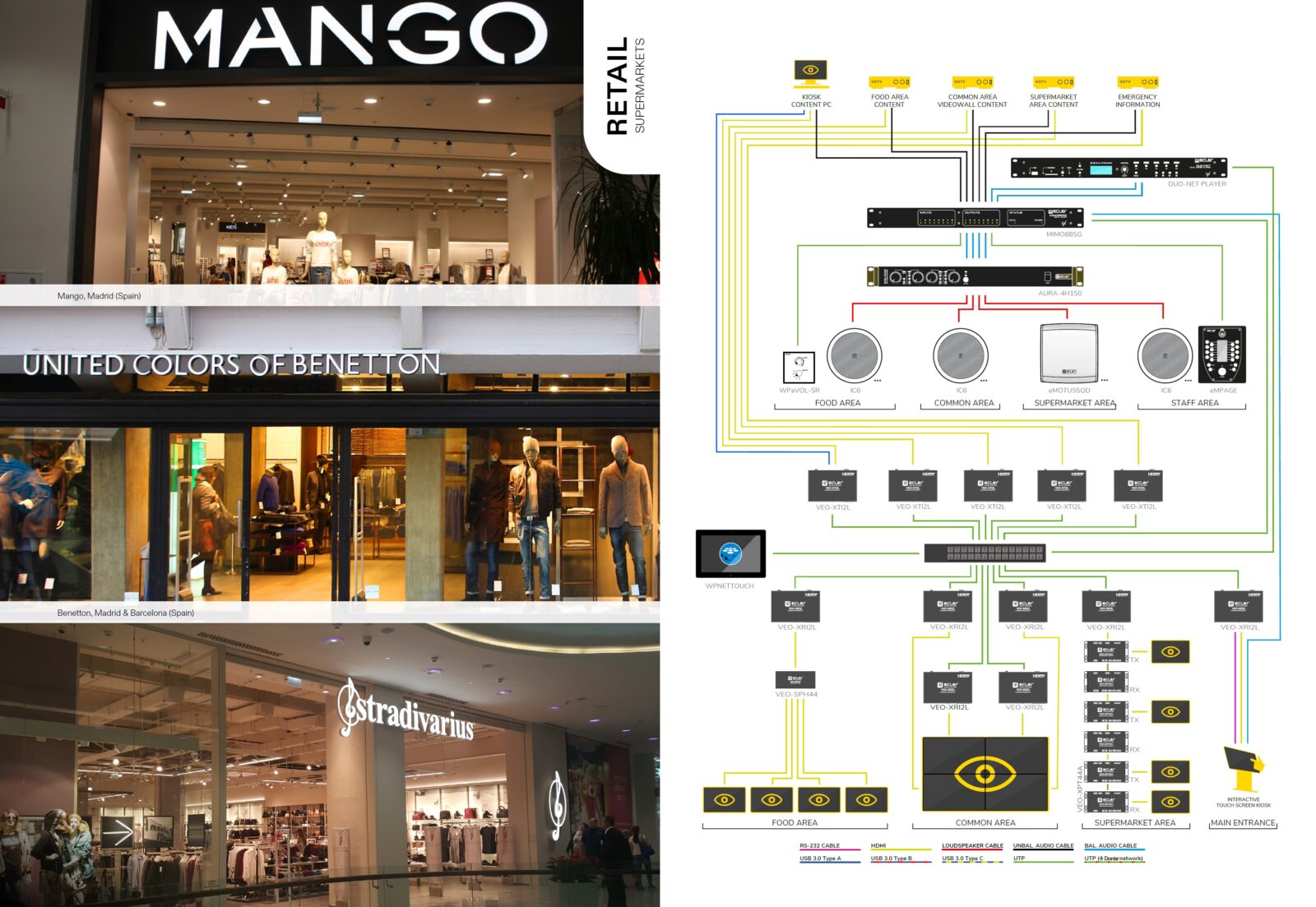

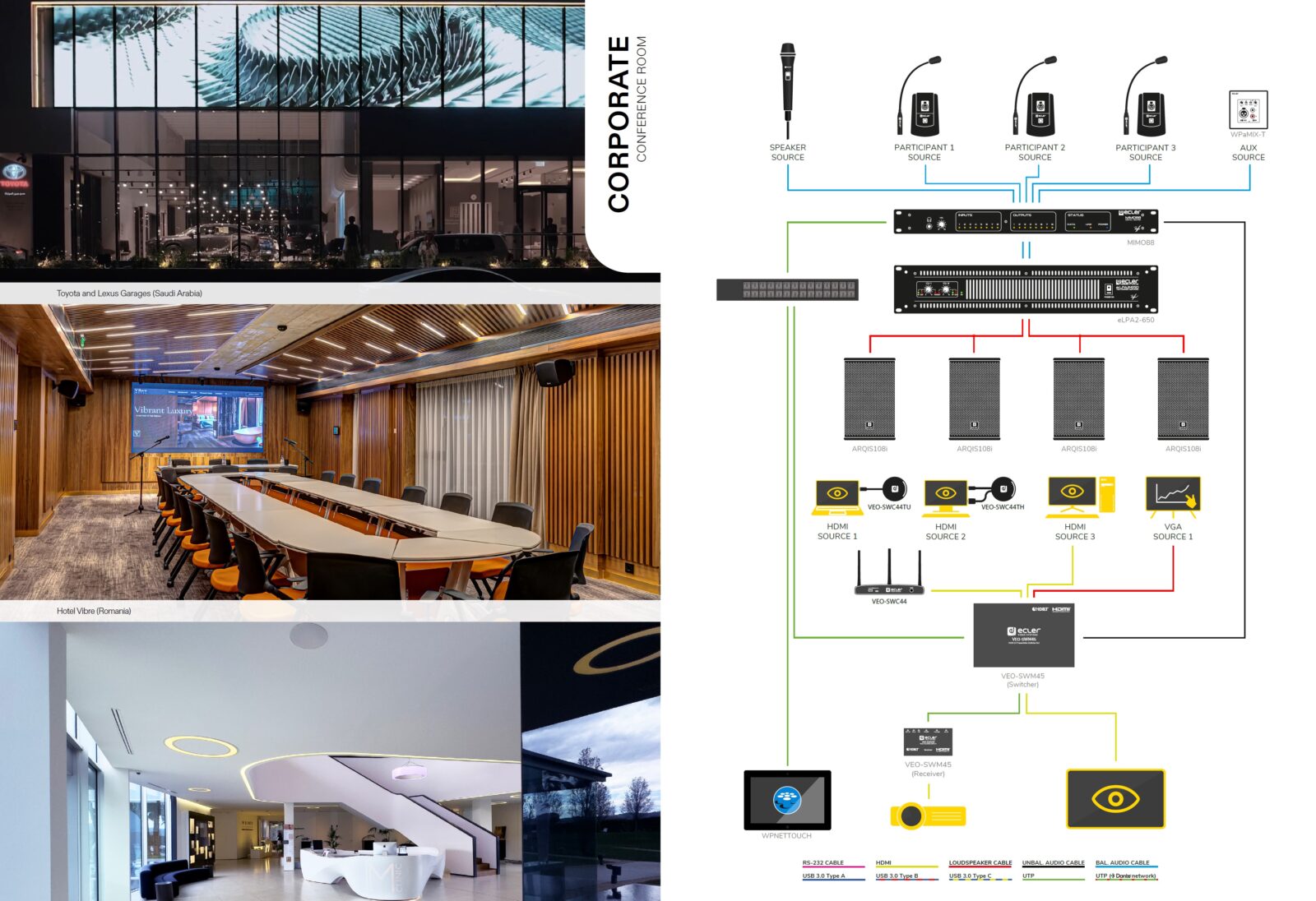

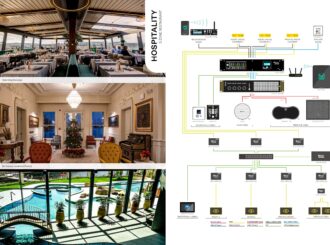

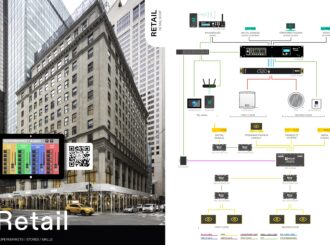

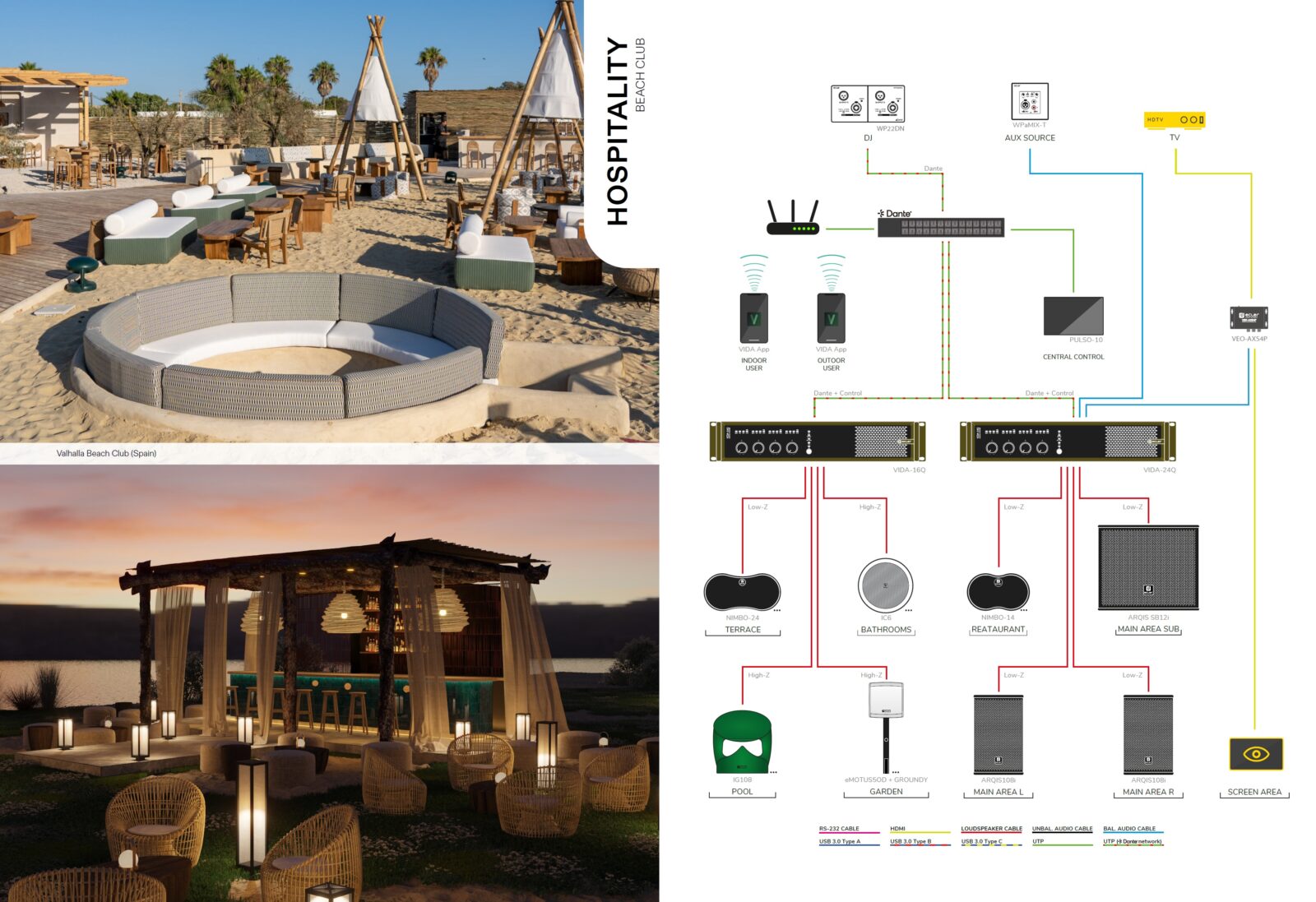

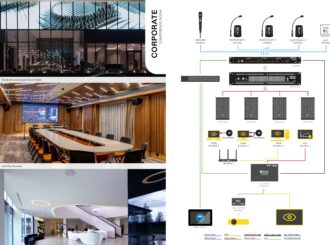

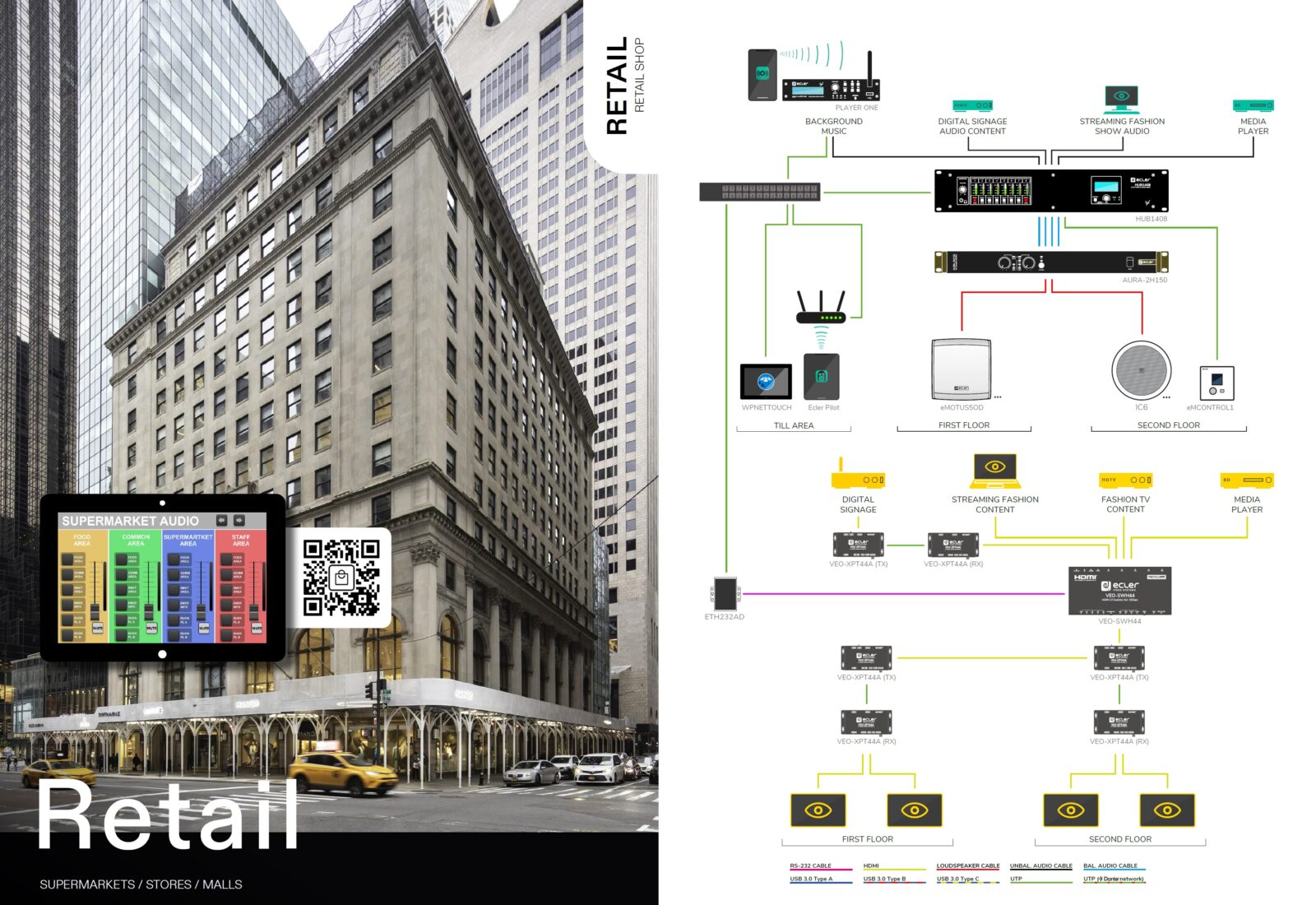

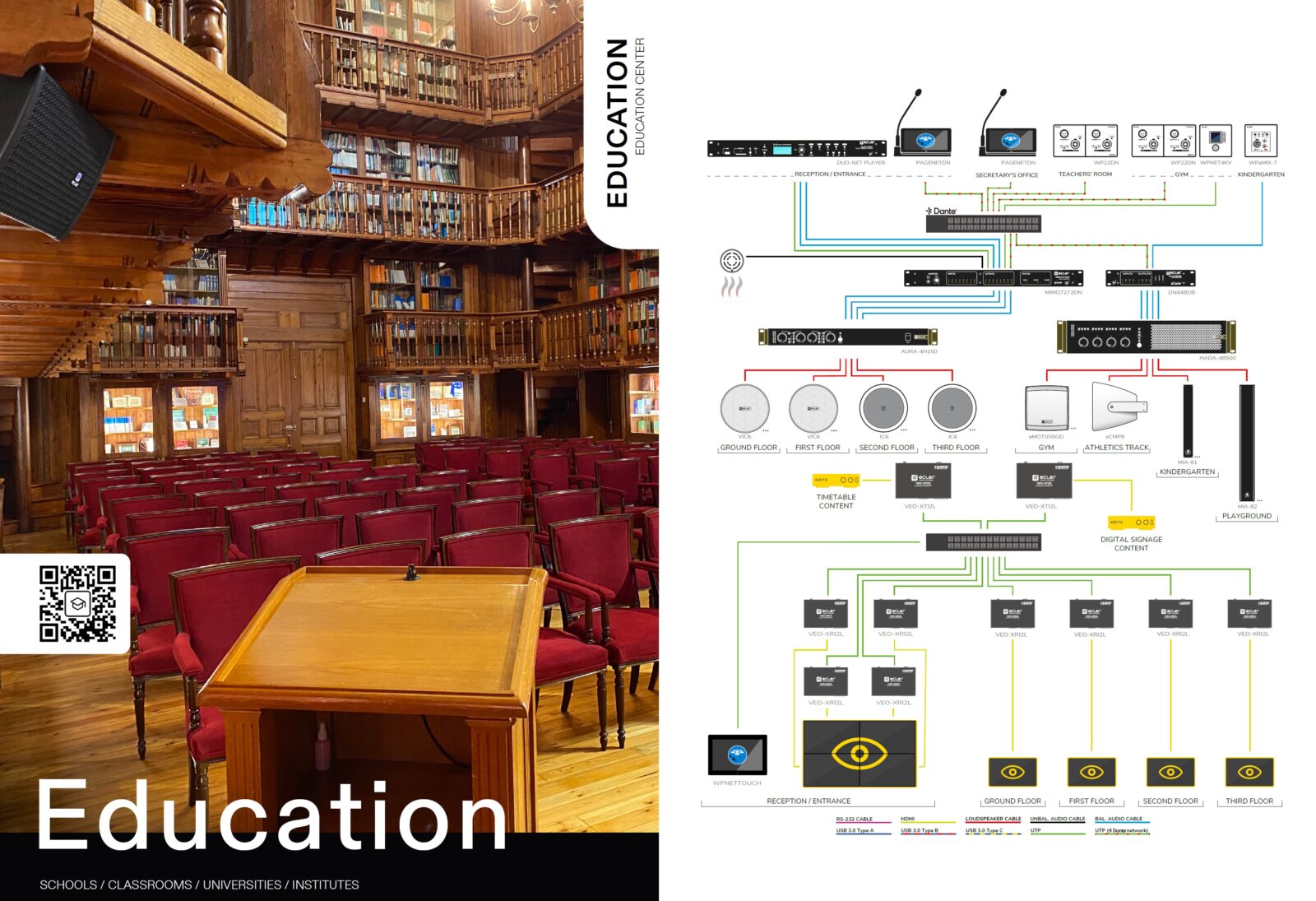

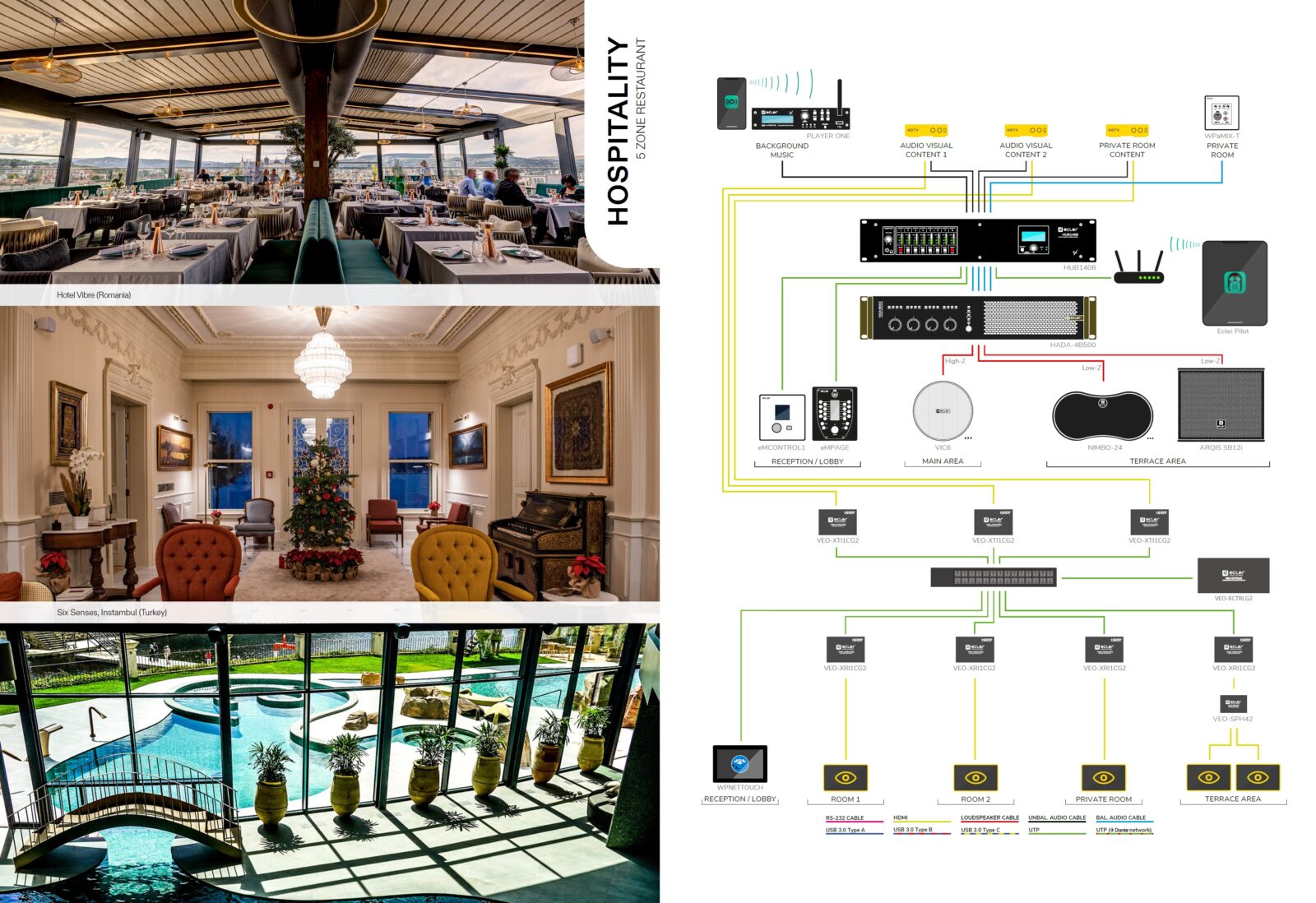

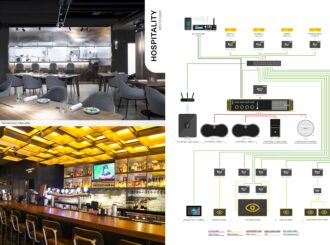

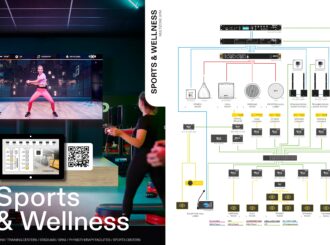

Ecler tak nabízí ucelenou koncepci DANTE konektivity ideální pro kulturní domy, divadla, sportoviště, nákupní centra, multifunkční budovy, firemní budovy, apod.
Ecler audio matice s podporou protokolu Dante

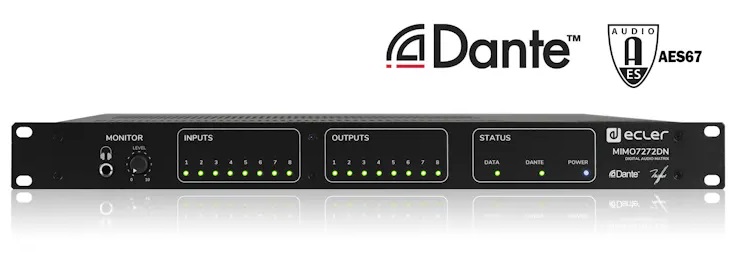

Ecler MIMO7272DN (72x72 | digital matrix | Dante™ | AES67)
MIMO7272DN je digitální matice obsahující 72 audio vstupů a 72 audio výstupů (8 analogových vstupů, 8 analogových výstupů, 64 digitálních vstupů Dante™/AES67 a 64 digitálních výstupů Dante™/AES67) a nativní vnitřní matrice 64x64 simultánních vstupů/výstupů kanály. MIMO7272DN se začleněním technologie audio over IP umožňuje přenos signálu pomocí místní sítě Ethernet, čímž potlačuje omezení vzdálenosti kabeláže. Obsahuje příslušenství ze série WPNET připojené přes rozhraní Ethernet a připravené napájení PoE DC. To zajišťuje flexibilní a efektivní instalace. MIMO7272DN je také schopen spouštět projekty EclerNet zabudované do jeho procesoru a elektronického enginu, který funguje jako server UCP (User Control Panels) v síti zařízení EclerNet.
- K dispozici jsou 72x72 audio vstupní / výstupní porty
- 64 vstupních kanálů x 64 výstupních kanálů digitální audio nativní matrice
- 8 analogových audio vstupů MIC / LINE
- 8 LINE analogových audio výstupů
- 64 digitálních vstupních kanálů Dante™/AES67
- 64 digitálních výstupních kanálů Dante™/AES67
- 8 GPI portů
- 8 GPO portů
- 2 rozhraní Dante™ (primární a sekundární), k dispozici pro konfiguraci redundantních sítí Dante™
- 1 Ethernetové programovací a ovládací rozhraní (ústředny řady EclerNet, UCP, TP-NET a WPNET)
- 1 sériový řídicí port, RS-232 (TP-NET)
- Vestavěný projektový manažer a server integrovaných panelů UCP projektu
- Připojení všech periferií přímo přes síť EtherNet a bez místní kabeláže (dálková ovládání řady WPNET, pagingová stanice PAGENETDN, nástěnný panel WP22DN rozhraní Dante™/AES67 atd.)

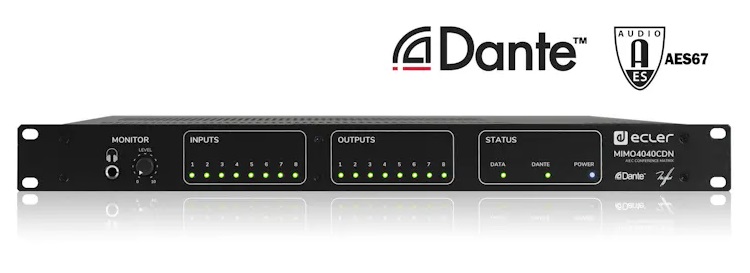

Ecler MIMO4040CDN (40x40 | digital matrix | Dante™ | AES67)
MIMO4040CDN je digitální audio matice včetně nativní (full DSP) matice o celkové velikosti 40x40 vstupních a výstupních audio kanálů, speciálně navržená pro konferenční místnosti. Ve výchozím nastavení obsahuje funkce jako AUTOMIXER nebo FEEDBACK KILLER, stejně jako až 8 mikrofonních kanálů se zpracováním AEC (Acoustic Echo Canceling) aktivovaným softwarovými licencemi.
- Firmware CONFERENCE
- K dispozici jsou 40x40 audio vstupní / výstupní porty
- 40 vstupních kanálů x 40 výstupních kanálů digitální audio nativní matrice
- 8 analogových audio vstupů MIC / LINE
- 8 LINE analogových audio výstupů
- 32 digitálních vstupních kanálů Dante™/AES67
- 32 digitálních výstupních kanálů Dante™/AES67
- 8 GPI portů/8 GPO portů
- 2 rozhraní Dante™ (primární a sekundární), k dispozici pro konfiguraci redundantních sítí Dante™
- 1 Ethernetové programovací a ovládací rozhraní (ústředny řady EclerNet, UCP, TP-NET a WPNET)
- 1 sériový řídicí port, RS-232 (TP-NET)
- Vestavěný projektový manažer a server integrovaných panelů UCP projektu
- Připojení všech periferií přímo přes síť EtherNet a bez místní kabeláže (dálková ovládání řady WPNET, WP22DN nástěnný panel rozhraní Dante™/AES67 atd.)

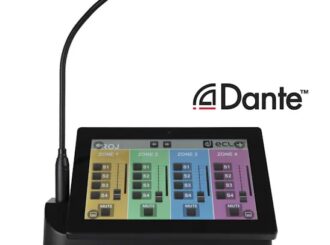

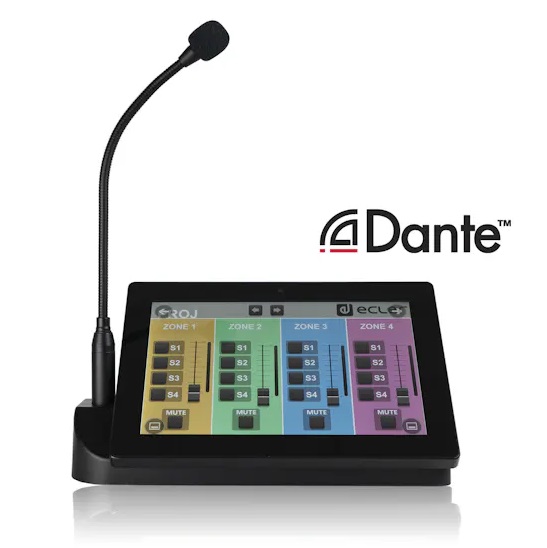

Ecler PAGENETDN (10" dotyková obrazovka | UCP | PoE DC | Dante™ | EclerNet)
PAGENETDN je stolní pagingová konzola pro hlasová upozornění s Dante™ audio přes IP, která perfektně funguje pro správu velkých zónových projektů v kombinaci s maticemi MIMO7272DN a MIMO4040CDN.
- Desktopová pagingová stanice založená na dotykové obrazovce a programovatelných UCP panelech
- Včetně mikrofonu typu Flexo
- Audio přenos pomocí Dante™
- Řídicí zařízení EclerNet se schopností spouštět projekty EclerNet na svém interním enginu, fungující jako server a/nebo klient panelů UCP
- 10" kapacitní dotykový displej
- PoE napájení nebo místní napájecí zdroj
- Komunikační rozhraní Ethernet
Ecler DANTE převodníky

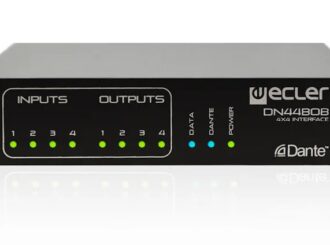

Ecler DN44BOB (4x4 | Dante™ digital audio interface)
DN44BOB je Break Out Box DANTE (Audio Over IP) se 4 vstupy a 4 výstupy. Umožňuje převést 4 analogové audio signály do 4 DANTE kanálů a poslat je do Ethernet LAN, stejně jako vzít 4 DANTE kanály z ethernetové sítě a převést je na analogové audio signály. Obsahuje 4 řídicí porty GPI (0-10 V DC) a 4 řídicí porty GPO (NO/NC relé). Lze použít společně s produkty připravenými pro EclerNet DANTE nebo jako samostatné rozhraní DANTE spolu s jakýmkoli zvukovým zařízením včetně analogových audio vstupů a/nebo výstupů.
- Ethernet, rozhraní, DANTE audio a EclerNet kompatibilní
- 4 symetrické vstupy MIC/LINE, s fantomovým napájením a 3 úrovněmi citlivosti, konektor Euroblock
- 4 symetrické LINE výstupy, konektor Euroblock
- 4 GPI porty (0-10V DC)
- 4 GPO porty, NO / NC
- Sada pro montáž do racku obsahuje: 1UHRMKIT + PUM3- Příslušenství pro montáž do racku pro montáž 2 zařízení RU poloviční šířky do 1 prostoru RU standardní šířky nebo k montáži 1 zařízení RU poloviční šířky do 1 prostoru RU standardní šířky

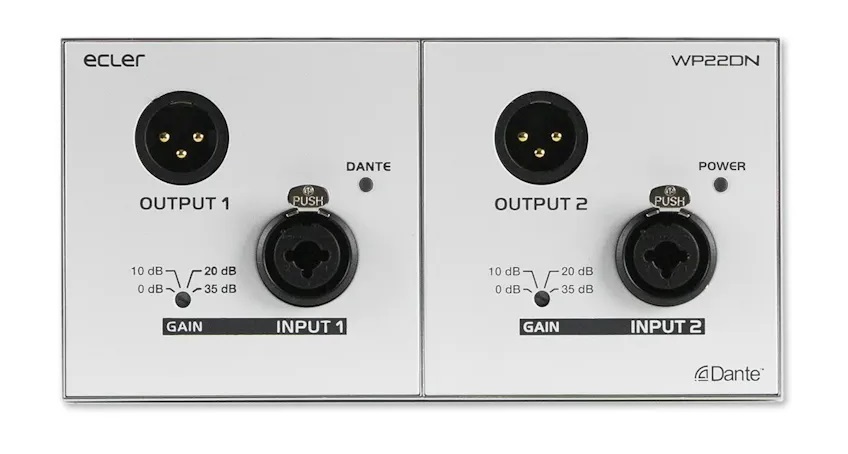

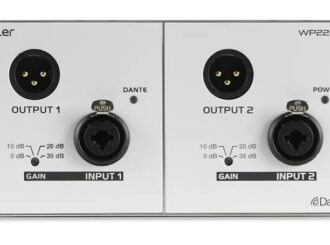

Ecler WP22DN (2x2 | Dante™ | AES67 | PoE | double gang size)
WP22DN je rozhraní Dante™ ve formátu nástěnného panelu. Je vybaven 2 audio vstupy MIC/LINE Combo konektoru na předním panelu a 2 převodními kanály Dante™ buď přímo, nebo součtem kanálů (konverze ze stereo na mono). Je také vybaven 2 analogovými výstupy s duplikovanými konektory ve formátu XLR pro přední panel a Euroblock na zadním panelu, oba propojené se 2 kanály Dante™ přicházejícími z místní sítě.
- Nástěnný panel audio rozhraní kompatibilní s DANTE™/AES67
- 2 symetrické analogové vstupy, úroveň MIC/LINE (přepínač 4 zesílení), s Combo konektorem
- Konverze 2 analogových kanálů na 2 kanály DANTE™/AES67, přímým převzetím 2 vstupních kanálů nebo jejich kombinací (IN1 + IN2 mix)
- 2 symetrické analogové výstupy, s XLR konektorem na předním panelu a Euroblock konektorem na zadním panelu. Výstupy pocházejí z konverze 2 kanálů DANTE™/AES67 přijatých v jednotce
- Komunikační rozhraní Ethernet, konektor RJ45
- PoE napájení nebo místní napájecí zdroj (volitelné)
- Fantomové napájení pro analogové vstupy, 48 V DC, max. 5 mA
Ecler koncové zesilovače s Dante

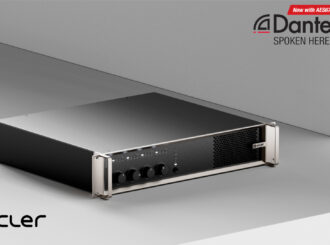

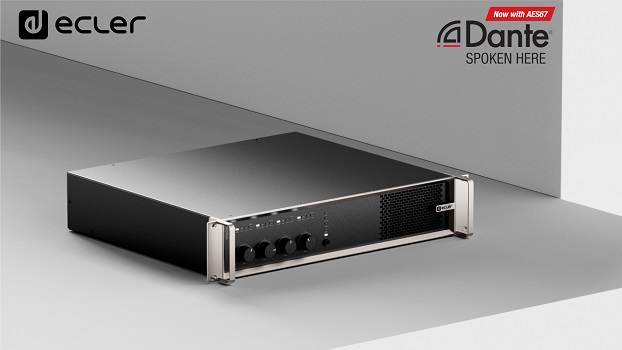

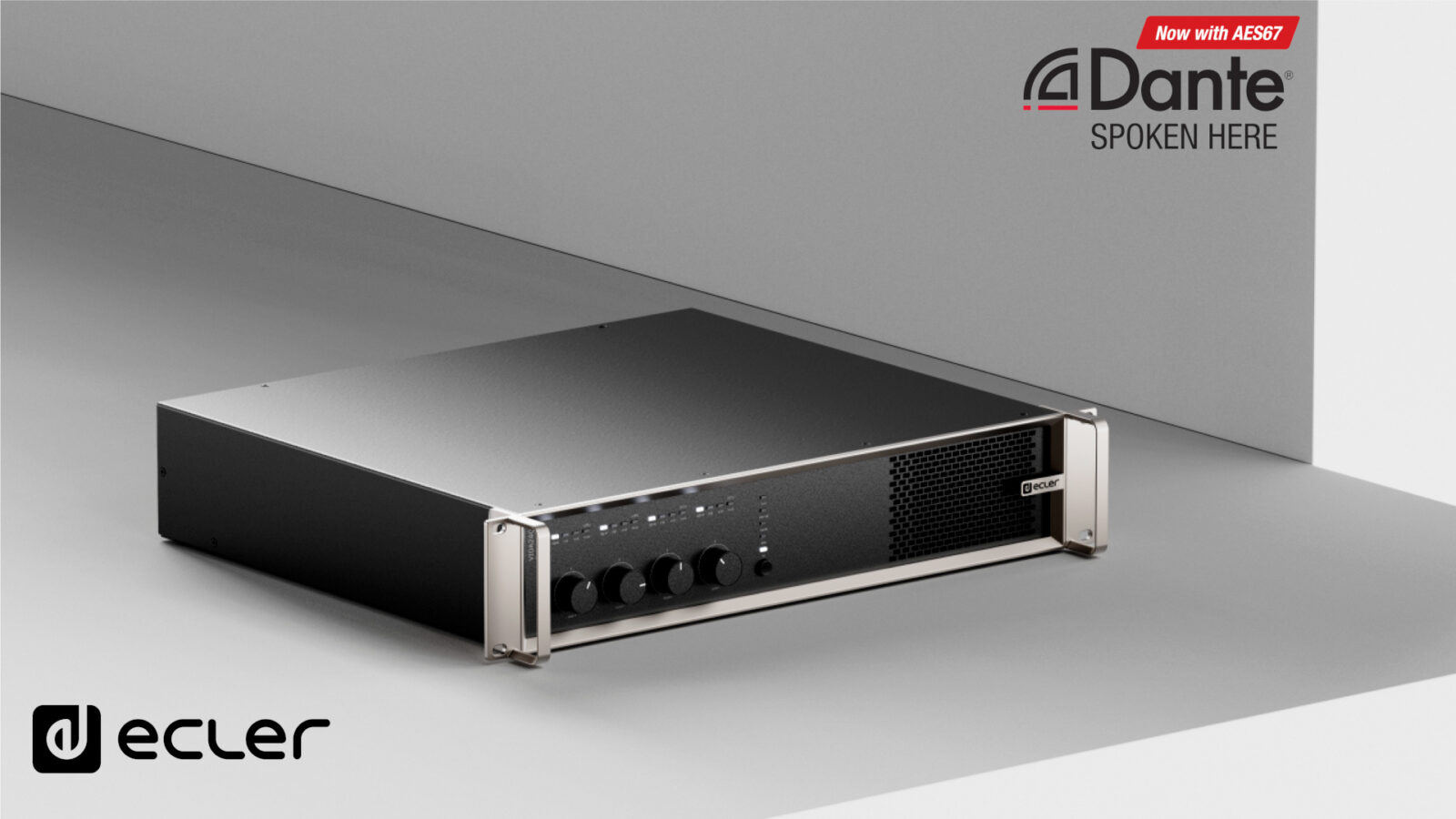

Ecler VIDA (Digitální zesilovače Dante™/AES67 s DSP a přehrávačem)
Řada VIDA představuje digitální zesilovače se čtyřmi výstupy, které lze nezávisle konfigurovat na vysokou (100/70V) nebo nízkou (8/4/2ohm) impedanci. Technologie VersaPower, vyvinutá společností Ecler, umožňuje asymetrickou distribuci výstupního výkonu a díky nástroji Smart VersaPower pomáhá instalátorům tím, že usnadňuje chytrou a rychlou konfiguraci každého výstupu. Kromě toho technologie zesílení Class-D a konfigurovatelné funkce automatického pohotovostního režimu a režimu spánku se 4 výstupy, oba konfigurovatelné, dále zvyšují energetickou účinnost.

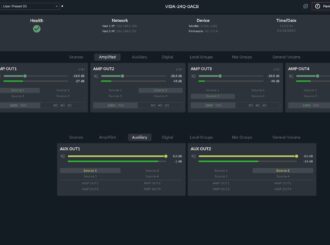

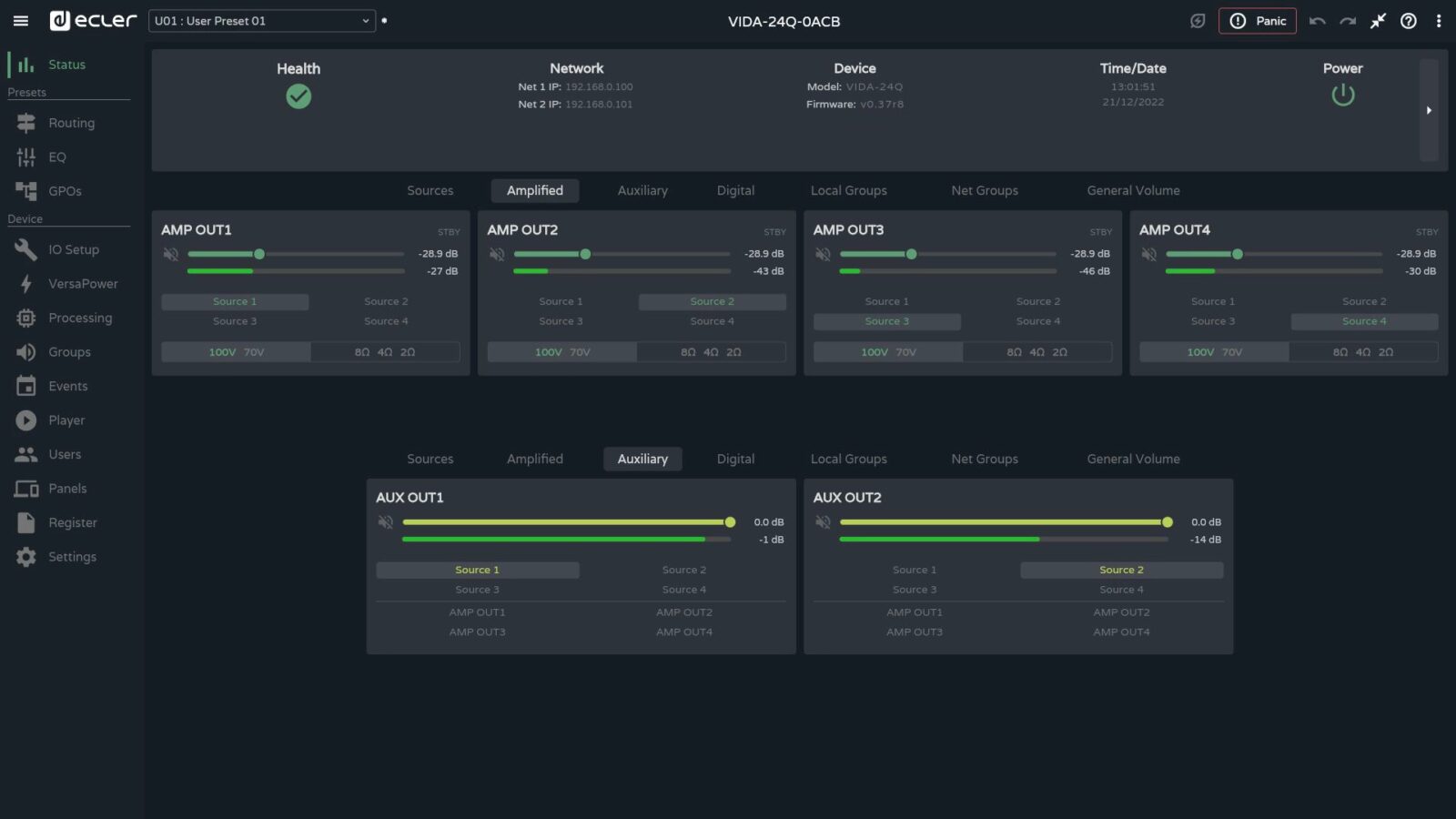

Tyto zesilovače nabízí širokou škálu možností a to díky svým 4 analogovým a 4 digitálním vstupům Dante™/AES67, audio přehrávači – se slotem microSD pro místní audio soubory – stejně jako generátoru signálu, plus 2 pomocným linkovým výstupům a digitálnímu Dante™/AES67 výstupy. Všechny tyto funkce jsou řízeny z intuitivní webové aplikace, která mimo jiné umožňuje směrování signálu - matice -, zpracování audio signálu - jako je ekvalizace nebo limitery -, správu priorit, konfiguraci GPIO prostřednictvím událostí, ale i událostí kalendáře, správu playlistů a obsahu SD karty, což usnadňuje spuštění audiovizuální instalace, její údržbu a přizpůsobení. Díky aplikaci pro Android/iOS/Web, která je dostupná koncovým uživatelům, mohou instalaci zvuku spravovat snadno, intuitivně a na míru.
Ecler nabízí v řadě VIDA celkem tři modely lišící se pouze celkovým výkonem zesilovače.
VIDA-16Q - 4 kanály, 1600W celkový výkon, DSP, Dante, audio player
VIDA-24Q - 4 kanály, 2400W celkový výkon, DSP, Dante, audio player
VIDA-48Q - 4 kanály, 4800W celkový výkon, DSP, Dante, audio player
Vlastnosti:
- 4 samostatné výstupy - Asymetrické řízení spotřeby VersaPower
- 4 výstupy Dante™ a 4 výstupy Dante™/AES67
- 2 AUX výstupy
- 4 analogové vstupy
- MicroSD/SDHC audio přehrávač
- Vnitřní matice a zpracování signálu,
- Webová aplikace pro konfiguraci zařízení
- Inteligentní správa výstupního výkonu VersaPower
- Řízení a plánované události pro automatizaci
- Přizpůsobené uživatelské panely
- Uživatelská aplikace pro dálkové ovládání pro iOS/Android/Web
- Režim ultra nízké spotřeby energie "Režim spánku"
